Крепление рельс Gantrex

ТД "ТрансМет" предлагает к выбору ассортимент высококачественных креплений для крановых путей ведущих мировых производителей: Gantrex, Gantrail, Beket и RWS. Наши решения обеспечивают максимальную надежность, долговечность и безопасность при монтаже и эксплуатации подкрановых путей на промышленных предприятиях, складах, логистических терминалах и портовых сооружениях.

Какие функции у системы крепления крановых рельсов?

• Надёжная фиксация рельсов. Крепление должно выдерживать как статические, так и динамические нагрузки при перемещении кранов и подъеме грузов.
• Снижение шума и вибраций. Уменьшение вибраций повышает комфорт и снижает износ оборудования.
• Точная траектория движения. Плотно зафиксированные рельсы гарантируют стабильную работу кранов.
• Устойчивость к внешним условиям. Крепления защищены от коррозии, температур и других негативных воздействий.

Популярные бренды креплений

На рынке представлены решения от ведущих производителей:

• GANTRAIL — надёжные традиционные системы для тяжёлых условий эксплуатации.
• GANTREX — широкий выбор, современный дизайн, монтаж на любые поверхности (бетон, асфальт, грунт).
• BEKET — оптимальное решение для стран ЕАЭС, учитывающее местные климатические и логистические условия. Производство — Турция.
• RWS — сертифицированные системы с высоким качеством исполнения.

Ключевые отличия

• Gantrex предлагает крепления не только для крановых, но и для железнодорожных рельсов.
• Gantrail ориентирован на работу с высокими нагрузками и тяжёлой промышленностью.
• Gantrex предлагает больше вариантов креплений под разные типы покрытий.
• Gantrail — идеален для суровых климатических условий и низких температур.
• BEKET оптимизирован под российские и белорусские реалии, с выгодной логистикой.

Вывод: Каждая система имеет свои преимущества. Выбор зависит от задач, условий эксплуатации и бюджета проекта.

Система BEKET — это надёжное решение для монтажа крановых рельсов любой сложности. Она сочетает в себе удобство установки, высокую прочность и адаптацию под суровые климатические условия.

Преимущества BEKET

• Боковая регулировка для точной настройки направления кранового пути.
• Снижение шума и вибрации до 50%.
• Рабочий температурный диапазон от -50 °C до +110 °C.
• Совместимость с эластичными прокладками серии P и без них.
• Подходит для лёгких и тяжёлых типов рельсов.

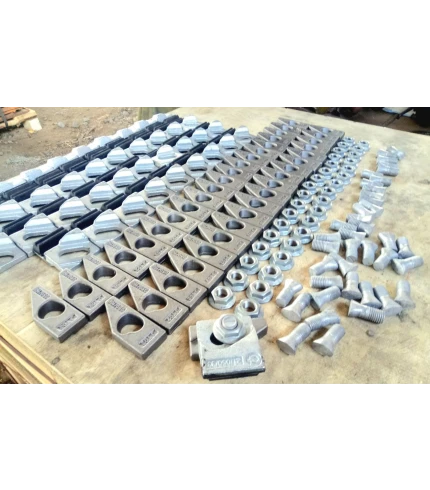

Комплектация системы

• Рельсовые прижимные планки (клеммы, клипсы);
• Прокладки серии P;
• Крепёжные элементы: анкеры, болты, гайки, шайбы, изоляторы;
• Изготовление из стали St52-3, прочность — класс 8.8.

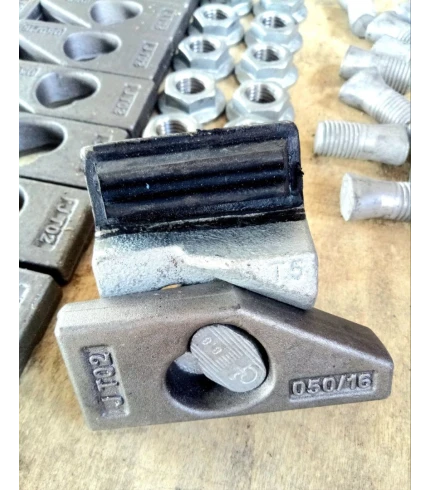

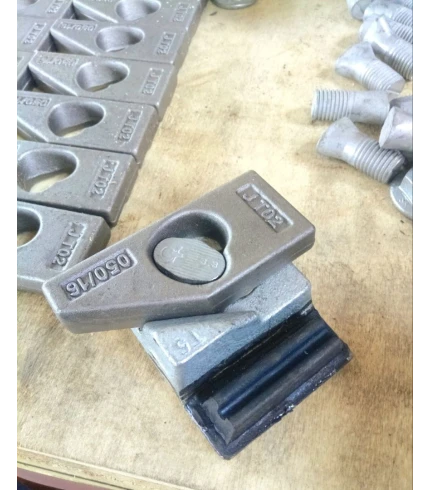

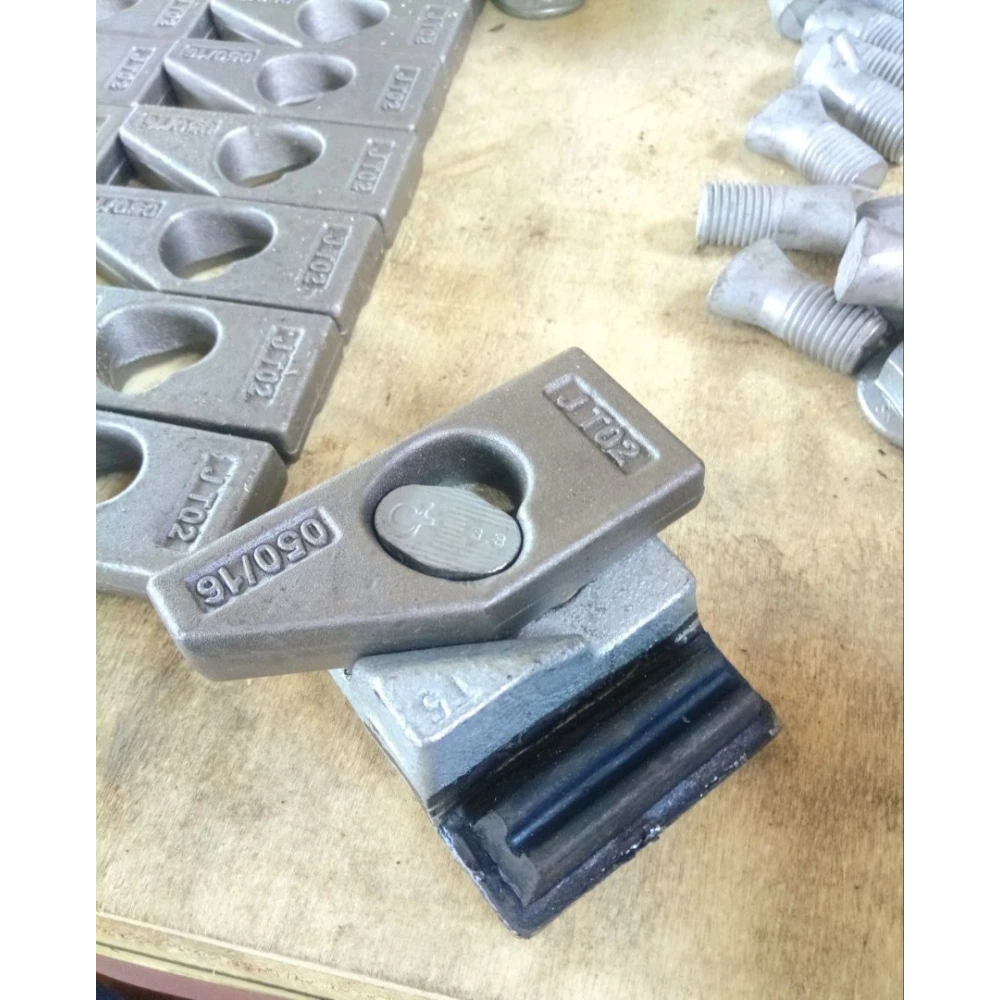

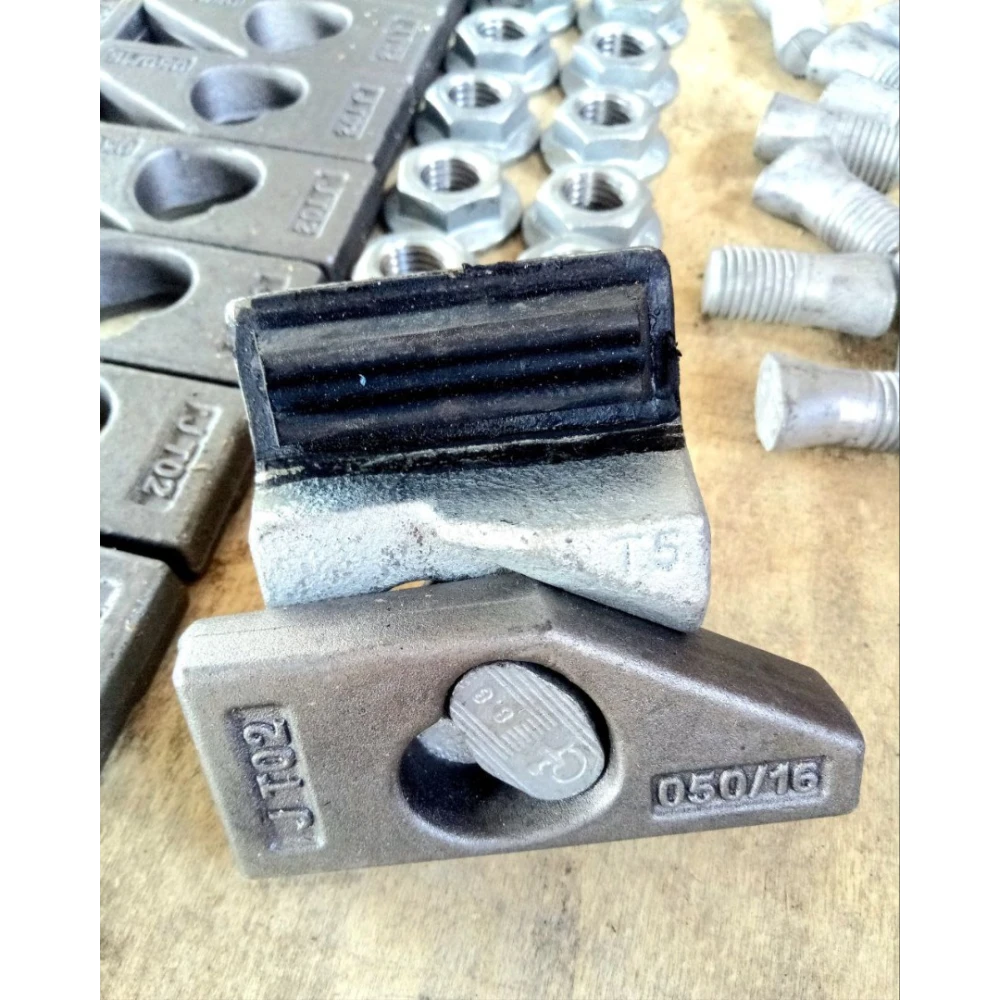

Типы прижимных планок

Приварные планки

• Состоят из двух смещаемых элементов, соединяемых болтами с последующей сваркой к основанию.
• Обеспечивают надёжное прилегание рельса и устойчивость к боковым нагрузкам.
• Горячеоцинкованная сталь St52-3 — устойчивость к коррозии.
• Рекомендуются для эксплуатации в тяжёлых условиях.
• Серии: BEKET 105, 106, 107, 205, 206, K16 — с антивибрационным эффектом.

Прикручиваемые планки

• Монтаж без подбивания и перетяжки — только болтовое крепление.
• Оптимальны для условий повышенной нагрузки.
• Производятся методом горячей деформации из стали St52-3.
• Серии: 414, 415, 417, 418, 521, 4018, 4021, 4023, 4025.
• Поглощают шум и вибрации, продлевая срок службы рельсовой системы.

Дополнительные особенности

• Все планки оснащены боковой регулировкой для точной настройки и упрощения монтажа.
• Система самоблокировки предотвращает смещение крепежа при эксплуатации.
• В комплекте — высокопрочные прокладки серии P, подходящие для рельсов DIN 536, ASCE, MRS и железнодорожных стандартов.

Сводная таблица модификаций рельсовых зажимов (рельсовых клемм, рельсовых планок) BEKET в зависимости от воспринимаемой нагрузки и возможности боковой регулировки:

Различают следующие модификации рельсовых зажимов (рельсовых клемм, рельсовых планок) GANTRAIL в зависимости от воспринимаемой нагрузки:

Эластичная прокладка под крановый рельс

При работе мостового крана на рельсы приходится значительная нагрузка — она может превышать 30 тонн. Чтобы обеспечить надёжность конструкции, важную роль играет возможность регулировки рельса до 21 мм.

Ключевым элементом в системе крепления крановых рельсов является подрельсовая эластичная прокладка (или эластичный мат).

Такие прокладки используются в разных системах:

• В системе Gantrail — прокладка Gantrail Mark 7.
• В системе BEKET — эластичные прокладки серии P.

Подрельсовая прокладка существенно повышает эластичность всей системы крепления. Это особенно важно, поскольку мостовой кран оказывает постоянное и серьёзное давление на рельс, и правильно подобранная подложка снижает напряжение между рельсом и его основанием.

Преимущества эластичной прокладки

• Эластичность — равномерное распределение нагрузки.
• Прочность — выдерживает интенсивную эксплуатацию под тяжёлыми кранами.
• Долговечность — сохраняет свои свойства даже при высоких нагрузках и перепадах температур.

Основные показатели эластичная прокладка Gantrail Mark 7:

Эластичные прокладки для крановых рельсов

Для надежной и безопасной работы мостовых кранов используются усиленные эластичные прокладки (также известные как эластичные маты или рельсовые подложки). Эти элементы служат не только амортизирующей прослойкой, но и защищают конструкцию от перегрузок и преждевременного износа.

Характеристики прокладок:

• Толщина Gantrail Mark 7 — 7 мм.
• Толщина прокладок серии P (BEKET) — 6 или 7 мм.
• Поставляются в рулонах длиной 12 погонных метров.

Конструкция и преимущества:

• Рифлёная поверхность обеспечивает сцепление и защищает рельс от перегрузок.
• Внутри прокладки — вулканизированная стальная пластина для дополнительной прочности.
• Сталь внутри равномерно распределяет нагрузку по всей длине рельса, снижая пиковые удары от ходовых колёс.
• Защита от точечных перегрузок между рельсом и балкой снижает усталость металла и продлевает срок службы конструкции.

Оригинальная продукция от ведущих брендов

Мы поставляем оригинальные системы крепления и рельсовые элементы от ведущих производителей Европы:

• GANTRAIL
• GANTREX
• BEKET
• RWS

Вся продукция сертифицирована, соответствует стандарту DIN и сопровождается полной технической документацией.

Покупайте только оригинальные рельсовые системы у проверенного поставщика! Мы гарантируем качество, прозрачность поставок и техническую поддержку на всех этапах проекта.
